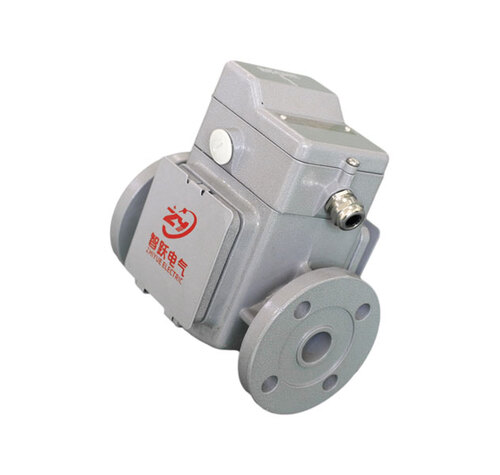

從氣體繼電器可見，當變壓器內部發生故障時，故障點局部發生高熱，引起附近變壓器油的膨脹，油內分解出大量氣體聚集在氣體繼電器上部，使變壓器的油面降低。這時上油杯與永久磁鐵隨著油面逐漸下降，當磁鐵接近干簧觸點5至某一限度：時，便吸動干簧觸點使其閉合，中試控股接通發信回路發出信號。

　　當變壓器內部發生嚴重故障時，就會產生大量氣體，從油箱內上升到油枕，急速的油流沖擊氣體繼電器的擋板。使下油杯與永久磁鐵下降，當磁鐵接近干簧觸點6至某一限度時，便吸動干簧觸點閉合，于是接通斷路器的跳閘回路，使斷路器跳閘。

　　當發出輕瓦斯信號時，值班員應立即對變壓器及氣體繼電器進行檢查，注意電壓、電流、溫度及聲音的變化，同時迅速收集氣體做點試驗。如果氣體可燃，說明內部有故障，應及時分析故障原因，如氣體不可燃，應對氣體及變壓器油進行化學分析以作出正確判斷。

　　重瓦斯動作(瓦斯動作跳閘)后，值班員在未判明故障性質以前，變壓器不得投入運行。重瓦斯如接信號時，則應根據當時變壓器音響、氣味、噴油、油溫急劇上升等異常情況，證明其內部確有故障時，應立即將變壓器停止運行。
